搞壓縮空氣，壓力露點與常壓露點換算必須了解！

什么叫露點？它有什么有關？

未飽和空氣在保持水蒸氣分壓力不變（即保持絕對含水量不變）情況下降低溫度，使之達到飽和狀態時的溫度叫“露點”。溫度降至露點時，濕空氣中便有凝結水滴析出。

濕空氣的露點不僅與溫度有關，而且與濕空氣中水分含量的多少有關，含水量大的露點高，含水量少的露點低。

什么是“壓力露點”？

濕空氣被壓縮后，水蒸氣密度增加，溫度也不過升，壓縮空氣冷卻時，相對濕度便增加，當溫度繼續下降到相對濕度達100%時，便有水滴從壓縮空氣中析出，這時的濕度就是壓縮空氣的“壓力露點”。

“壓力露點”與“常壓露點”有什么關系？

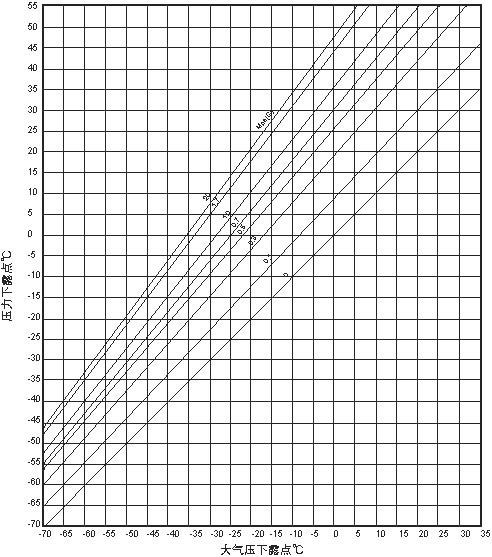

“壓力露點”與"常壓露點"之間的對應關系與“壓縮比”有關，一般用圖表來表示。在“壓力露點”相同的情況下，“壓縮”比越大，所對應的常壓露點越低。例如：0.7MPa的壓縮空氣壓力露點為2時，相當于常壓露點為-23℃。當壓力提高到 1.0MPa時，同樣的壓力露點為2℃時，對應的常壓露點降至-28℃。

壓縮空氣露點用什么儀器來測量？

壓力露點單位雖然是℃，但它的內涵是壓縮空氣的含水量。因此測量露點實際上就是測空氣的含水量。測量壓縮空氣露點的儀器很多，有用氮?dú)?、乙醚等作冷源?ldquo;鏡面露點儀”，有用五氧化二磷、氯化鋰等作電解質的“電解濕度計”等等。目前工業上普遍使用專用的氣體露點計來測量壓縮空氣的露點，如英國的SHAW露點儀，該儀器的測量范圍可達-80℃。

用露點儀測量壓縮空氣露點時應注意什么？

用露點儀測量空氣露點，特別是在被測空氣含水量極低時，操作要十分仔細和耐心。氣體采樣設備及連接管路必須是干燥的（至少要比被測氣體干燥），管路連接應是完全密封的，氣體流速應按規定選取，而且要求有足夠長的預處理時間，稍一不慎，就會帶來很大誤差。

實際證明用五氧化二磷作電解質“微水分測定儀”來測量經冷干機處理的壓縮空氣的“壓力露點”時，誤差很大。據廠家解釋，這是由于在測試過程中壓縮空氣會產生“二次電解”，使讀數值比實際高。并且冷干機處理后的壓縮空氣含水量約在1000PPM左右，已超出了該儀器的測量范圍。所以在測量經冷干機處理的壓縮空氣露點時，不應當使用這類儀器。

壓縮空氣的“壓力露點”應在干燥機的哪個部位測量？

用露點儀測量壓縮空氣的“壓力露點”，取樣點應放在干燥機的排氣管道內，且樣氣中不能含有液態水滴。其他采樣點測出的露點都有誤差。

可以用蒸發溫度來代替“壓力露點”嗎？

在冷干機里，蒸發溫度（蒸發壓力）的讀數是不能用來代替壓縮空氣的“壓力露點”的。這是由于在換熱面積有限的蒸發器里，壓縮空氣與冷媒蒸發溫度在熱交換過程中存在不可忽略的溫差（有時可達4~6℃）；壓縮空氣所能冷卻到的溫度總比冷媒蒸發溫度高。另外處于蒸發器與預冷器之間的“氣水分離器”的分離效率也不可能是100%，總有一部分分離不盡的細小水滴會隨氣流進入預冷器，并在那里“二次蒸發” 還原成水蒸氣，使壓縮空氣含水量增加，露點上升。因此在這種情況下，所測得的冷媒蒸發溫度總比壓縮空氣的實際“壓力露點”來得低。

在什么情況下可以用測量溫度的辦法來代替“壓力露點”？

工業現場用SHAW露點計間歇取樣測量空氣“壓力露點”步驟相當麻煩，往往因測試條件不完備而影響測試結果。因此在要求不十分嚴格的場合，往往用溫度計來近似測量壓縮空氣的“壓力露點”。

用溫度計測量壓縮空氣“壓力露點”的理論依據是：如果被蒸發器強制冷卻后通過“氣水分離器”進入預冷器的壓縮空氣，其中所帶的凝結水在“氣水分離器”的分離效率不可能達到100%，但在預冷器與蒸發器凝結水排出良好的情況下，進入“氣水分離器”并需通過“氣水分離器”排除的凝結水只占全部凝結水量的很少一部分。因此用這種方法測“壓力露點”誤差并不很大。

用這種方法測量壓縮空氣“壓力露點”時，溫度測點應選擇在冷干機蒸發器末端或“氣水分離器”內。因?yàn)檫@點壓縮空氣溫度最低。在國外原裝進口的冷干機中也有這種方法來測量成品氣“露點溫度”的

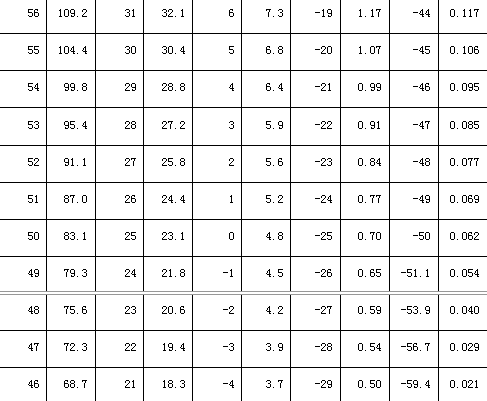

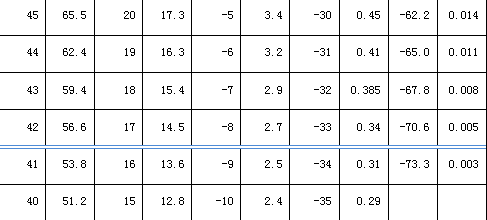

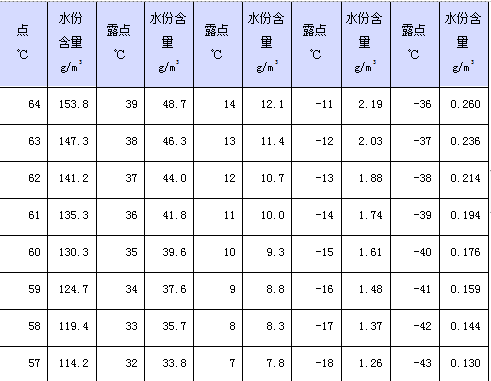

大氣露點-水份含量關系表
