壓縮空氣后處理設備大家認識最多的就是冷凍式干燥機（簡稱冷干機），實際上還有一種干燥設備叫吸附式干燥機（簡稱吸干機），吸附式干燥機又分為微熱再生吸附式干燥機和無熱再生干燥機，今天就帶大家了解一下無熱再生吸附式干燥機使用說明書
一、簡介
無熱再生吸附式干燥機控制器是采用PIC單片機技術研制的專用定時控制器。它能按用戶設定的延時時間控制吸附式干燥機A、B兩塔的吸附和再生工作，操作簡單，工作可靠，顯示直觀明了，外形美觀大方，見圖1。
圖1為PVC面皮紙，可按用戶要求修改。
無熱再生吸附式干燥機控制器使用說明 - wit_zyl - 壓縮空氣干燥機、冷干機、除濕機、加濕機
二、主要功能
1.設置功能：在設置狀態下，可通過兩個按鈕設置各項參數。
2.控制功能：在運行狀態下，四個繼電器按設置的工作時間值控制吸附式干燥機A、B兩塔的吸附和再生工作。
3. 顯示功能：四位數碼管顯示。
三、技術參數
1.電源電壓：220V 50Hz,(+10%～－15%)；
2.輸出容量：繼電器輸出，繼電器觸電電壓AC220V或DC24V，輸出電流：感性負載0.8A，阻性負載2A；
3.延時精度：每3分鐘誤差小于1％。

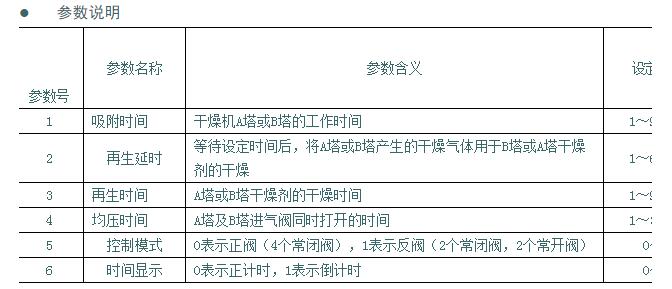

四、參數設置
控制器分兩個狀態：設置狀態、運行狀態（包括待機狀態）。將控制柜內部印制板上中間的紅色撥動開關撥到上方ON位置，控制器即處于設置狀態。設置完成將撥動開關撥向下方12位置，為待機狀態，按下啟動按鈕，為運行狀態。
1、吸附時間
干燥機A塔或B塔的工作時間
1～999 s
2、再生延時
等待設定時間后，將A塔或B塔產生的干燥氣體用于B塔或A塔干燥劑的干燥
1～60 s
3、再生時間
A塔或B塔干燥劑的干燥時間
1～999 s
4、均壓時間
A塔及B塔進氣閥同時打開的時間
1～30 s
5、控制模式
0表示正閥（4個常閉閥），1表示反閥（2個常閉閥，2個常開閥）
0～1
6、時間顯示
0表示正計時，1表示倒計時
0～1
注：吸附時間（t1）須≥再生延時時間（t2）+再生時間（t3）+均壓時間（t4）。
為防止用戶參數設置錯誤，本控制器能自行判斷，限制各參數的上限值。
設置參數值
在設置狀態下，按面板上的“啟動/+”按鈕（此時的功能是參數選擇），選擇參數號；按動面板的“停止/-”按鈕，修改參數值。參數值只能遞增，到上限后，重新從下限循環遞增。
數碼管的第一位顯示“1”，表示目前設定的是第一號參數；其余位顯示參數設定值。按動 “停止/-”按鈕，修改參數值。
在設定時，按住“停止/-”按鈕超過3秒鐘，設定值將快速增加，而斷續按動時則每次加1。
設定完畢，將控制器內部印制板上中間的紅色撥動開關撥向下方（1，2位置），進入待機狀態。同時設定值被寫入E2PROM儲存起來,即使斷電后仍能保留所設的參數值。
五、使用
上電
上電(AC220V)，“運行”、“停止”燈同時亮一下，完成控制器自檢。自檢完成，“停止”燈常亮。控制器即進入默認待機狀態。
啟動
在待機狀態下，按下“啟動/+”按鈕，“運行”指示燈亮?？刂破靼磮D2的時序工作。四個繼電器KA1～KA4（KA1：A塔吸附、KA2：A塔再生、KA3：B塔吸附、KA4：B塔再生）相繼動作，紅、綠色發光管指示工作狀態，數碼管倒計時或正計時顯示吸附時間。每次啟動，A、B塔輪換先工作，以保證A、B塔工作時間一致。

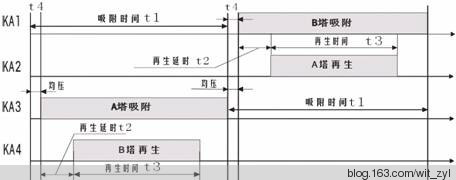

時序工作圖
見圖2。
正閥結構：
無熱再生吸附式干燥機控制器使用說明 - wit_zyl - 壓縮空氣干燥機、冷干機、除濕機、加濕機
反閥結構：
無熱再生吸附式干燥機控制器使用說明 - wit_zyl - 壓縮空氣干燥機、冷干機、除濕機、加濕機
停止
按“停止/-”按鈕則停止工作，“停止”指示燈亮。繼電器全部釋放，控制器復位。
六、安裝接線
接線方式如下：
無熱再生吸附式干燥機控制器使用說明 - wit_zyl - 壓縮空氣干燥機、冷干機、除濕機、加濕機
注：U、N接AC220V電源，PE可不接；KA1～4接電磁閥，COM為公共端。
