管道+閥門+儀表+機泵，配管設計中常見錯誤詳解！為提高設計質量，減少常識性錯誤的發生，一起看看配管設計中這些最常見的實例！ 在配管設計中經常由于設計人員的疏忽及經驗不足，會造成管道布置不合理，操作檢修不便，外表不......
為提高設計質量，減少常識性錯誤的發生，一起看看配管設計中這些最常見的實例！
在配管設計中經常由于設計人員的疏忽及經驗不足，會造成管道布置不合理，操作檢修不便，外表不美觀的情況。
為提高設計質量，減少常識性錯誤的發生，一起看看配管設計中這些最常見的實例！
1
2
3
4
5
6

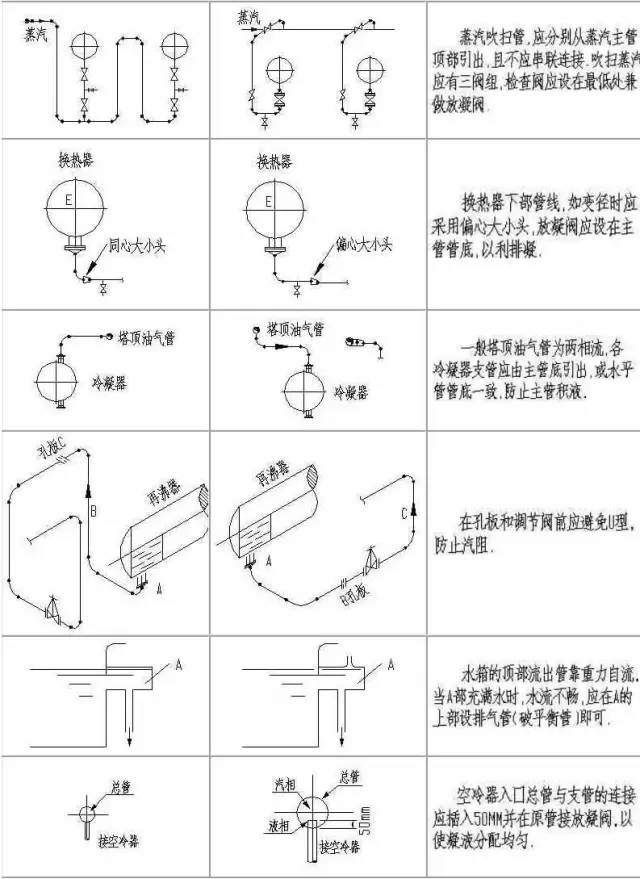

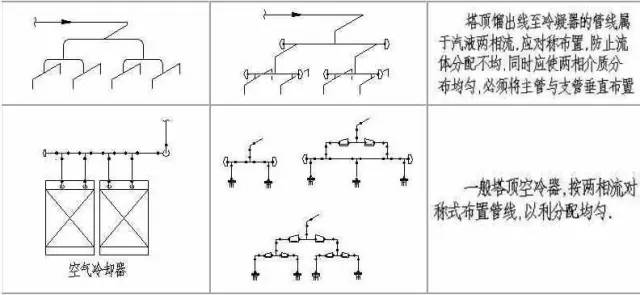

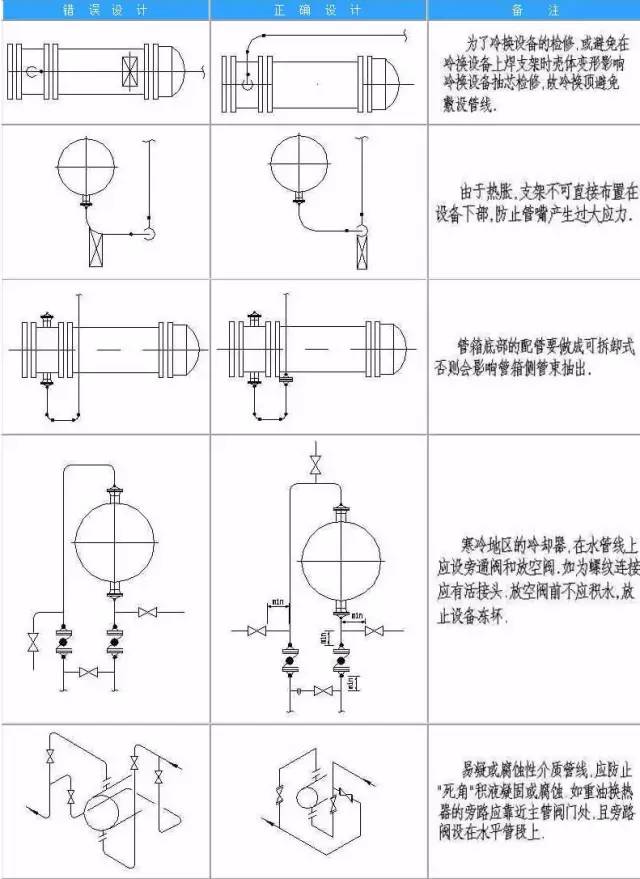

冷換設備的管線設計
7

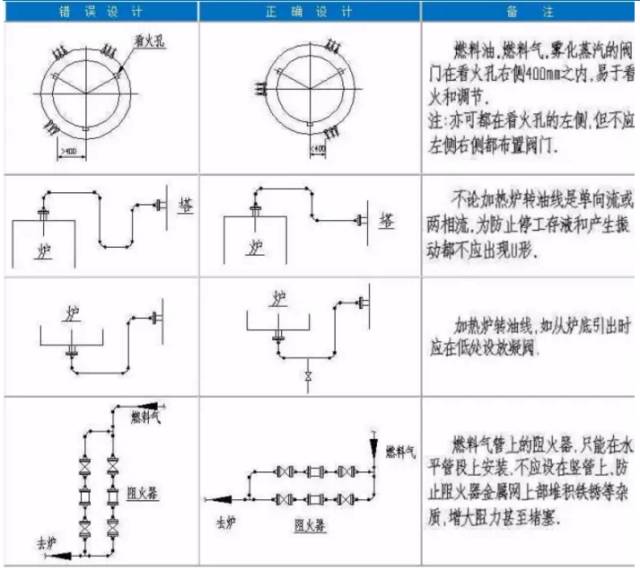

加熱爐的管線設計
8

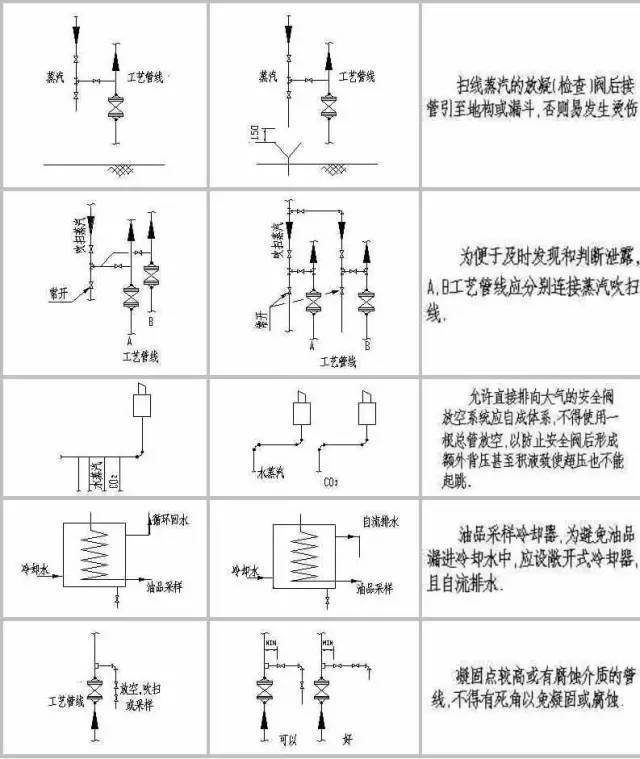

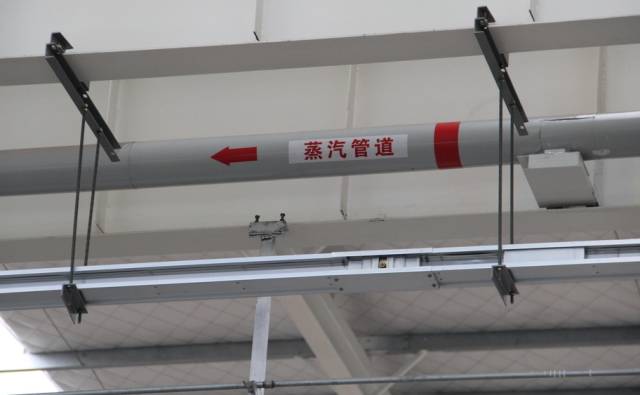

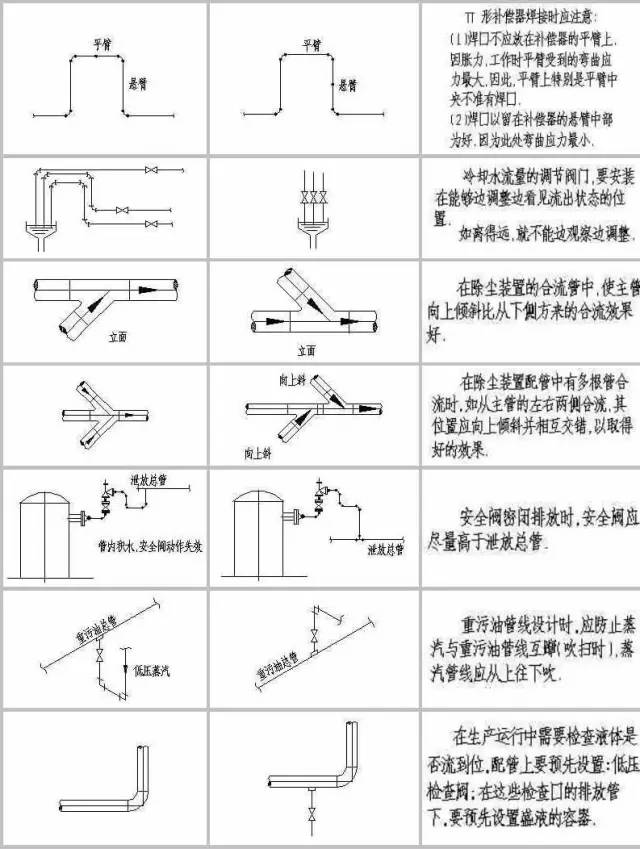

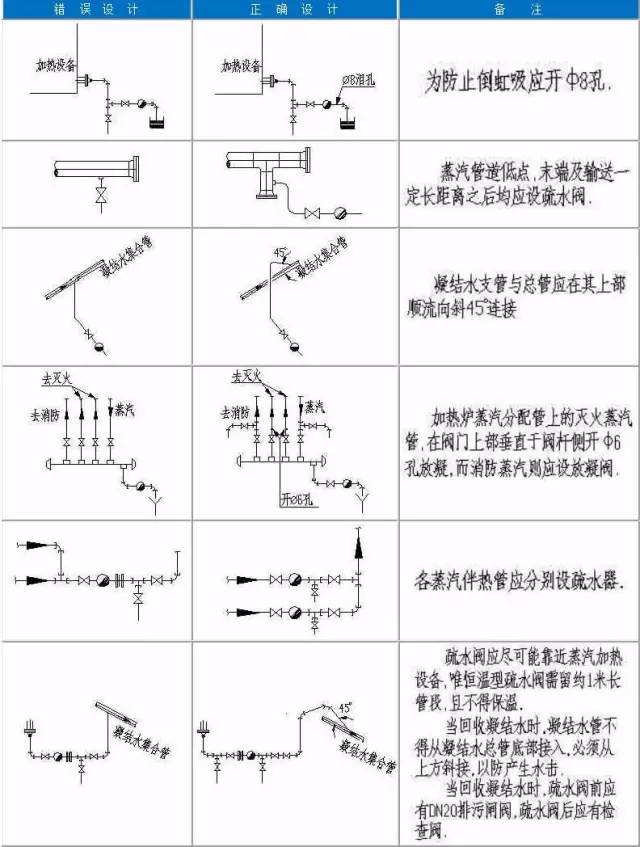

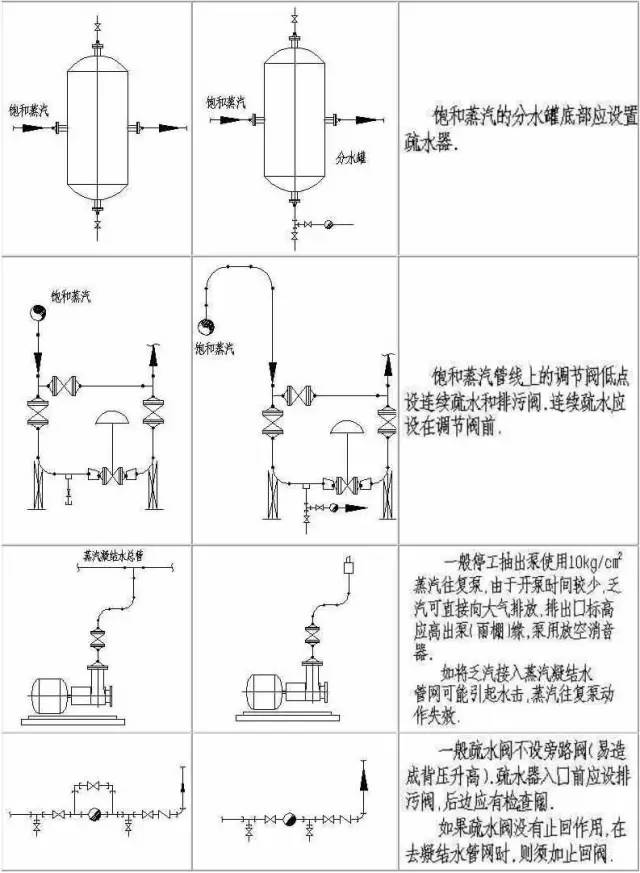

蒸汽管道的布置
9

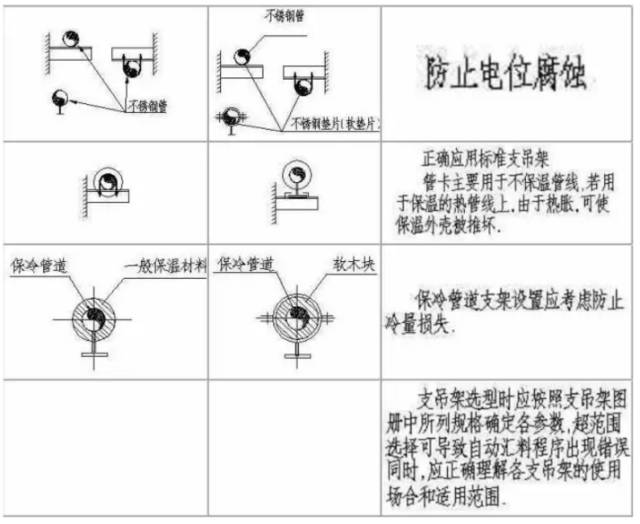

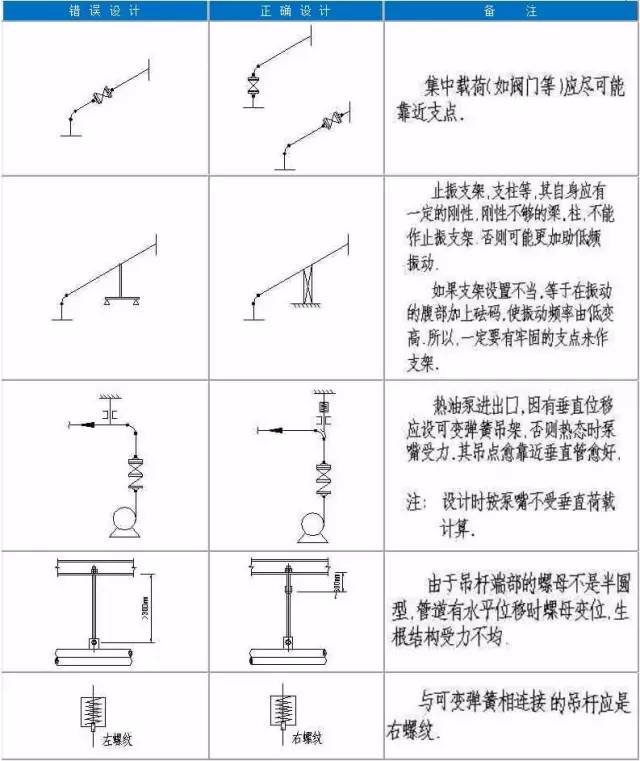

支架設置
10

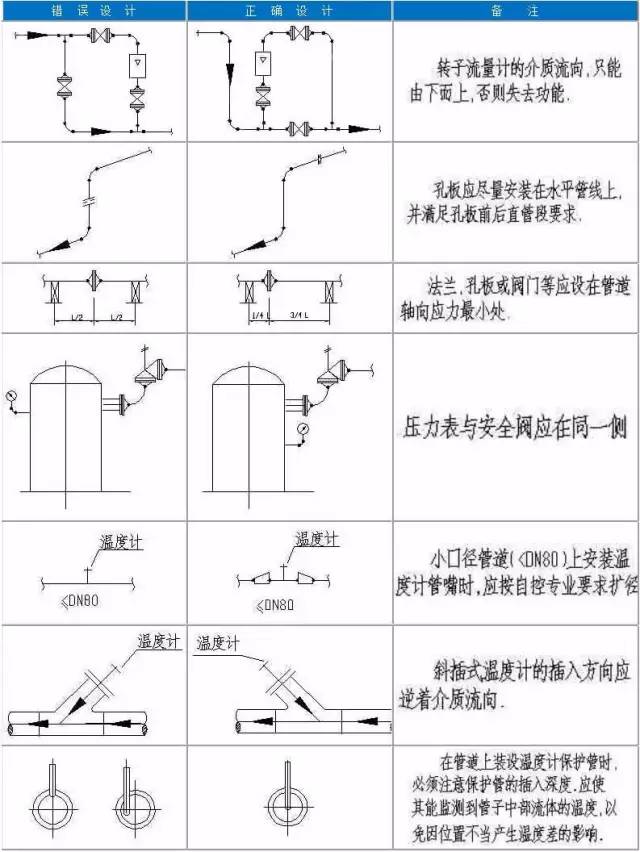

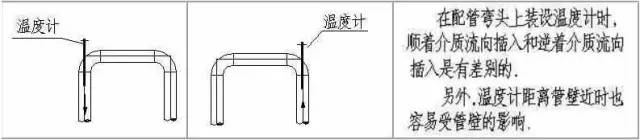

儀表元件的布置
