柳泰克LR系列冷凍式干燥機
● 壓力露點3-10℃
● 出口相對濕度可至20%
提供更干燥的壓縮空氣
● 高效三合一板翅式換熱器：進口溫差低至5℃
● 高效水分離器：除水效率達99%
● 出口壓縮空氣相對濕度低至20%，無管道腐蝕風險
更節能
● 較采用管殼式換熱器的冷干機，能耗降低50%
● 高效R410A環保制冷劑
更可靠
● 工業級國際進口品牌制冷壓縮機
● 新型智能顯示器，集露點顯示與故障報警于一身
● 優化管路設計，僅4個人工焊點，泄漏風險更低
● 每臺機器出廠前均進行壓縮空氣、氦氣及制冷劑三級檢漏測試

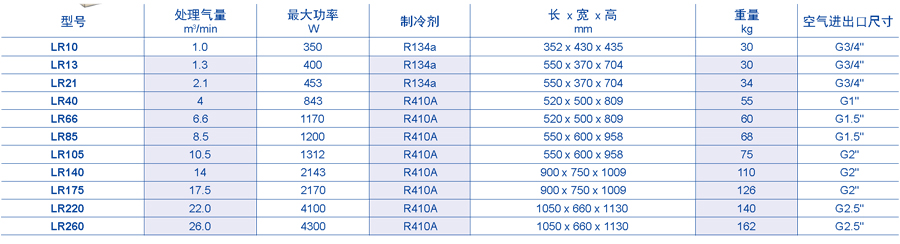

冷凍式干燥機參數介紹
冷凍式干燥機原理
修正系數
|
環境溫度 |
℃ |
30 |
35 |
40 |
45 |
|||
|
1 |
0.91 |
0.81 |
0.72 |
|||||
|
進氣溫度 |
℃ |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
|
1 |
1 |
1 |
0.82 |
0.69 |
0.58 |
0.49 |
||
|
進氣壓力 |
bar |
6 |
7 |
8 |
10 |
13 |
||
|
0.96 |
1 |
1.03 |
1.08 |
1.13 |
● 環境溫度：≤45℃
● 進口溫度：≤60℃
● 最大進氣壓力：BLD15-225/BLR13-260：13bar ；BLD270-1050：10bar
● 電源：BLD15-225/BLR13-260：230V/1/50Hz ；BLD270-1050：380V/3/50Hz
● 設計工況：環境溫度30℃，進氣溫度40℃。
● 最大壓降：小于0.3bar
冷干機選型舉例
壓縮機額定氣量10m³/min，在下列工況下實際需要的處理氣量：
環境溫度：40℃
進氣溫度：40℃
進氣壓力：8bar
實際所需處理量=10m³/min/0.81/1/1.03=12m³/min
為保證壓力露點，需要選擇處理量為12m³/min冷干機來滿足實際工況需求。
