空壓行業必知干燥技術要點！

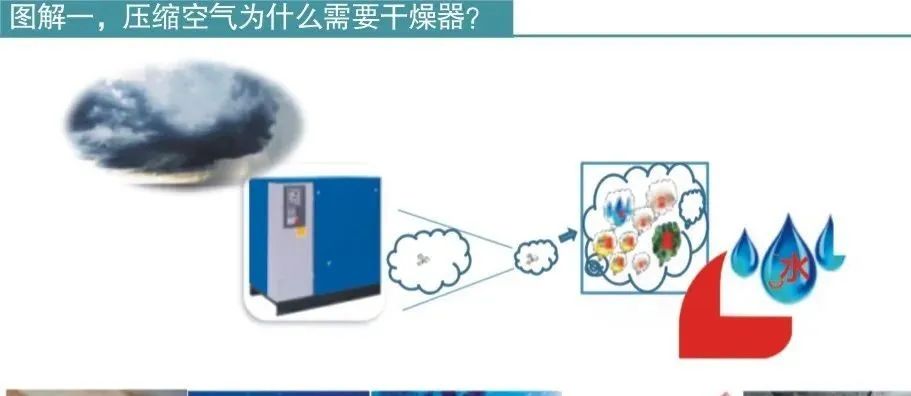

眾所周知，水分是自然界空氣所固有的，由于大氣環境的相對濕度影響，大氣中的水蒸氣經過壓縮和降溫會變成液態水。

在壓縮空氣應用中，水對于壓縮空氣管路、閥門及使用設備來說會產生腐蝕和破壞，氣動元件銹蝕、冰堵等對于特殊生產工藝及流程大為不利，如電廠噴灰、水泥輸送等等?？赡軐Ξa(chǎn)品質量產生嚴重影響，如電子產品、藥品、食品生產等等。

因此，壓縮空氣在應用前，需要去除液態或氣態水。這個從壓縮空氣去除水的方法叫干燥技術。

水分是自然界空氣所固有的，由于大氣環境的相對濕度影響，大氣中的水蒸氣經過壓縮或降溫，變成液態水。

比如下雨或下雪現象，是由于富含水蒸汽的云層遇冷凝結液態水。

再比如，一定濕度的大氣被空壓機壓縮到一定壓力時，壓縮空氣中就含有大量的液態水。所以大家就需要經常對儲氣罐底部放水。

由于壓力提升或降溫，空氣中的水蒸汽就會從壓縮空氣中溢出變成液態水。這對使用壓縮空氣的用戶來說，是極為不利的。

1)對于壓縮空氣管路，閥門及使用設備來說會產生腐蝕和破壞，如氣動元件銹蝕、冰堵等；

2)對于特殊生產工藝及流程大為不利，如電廠噴灰、水泥輸送等等；

3)也可能對產品質量嚴重影響，如對電子產品、藥品、食品生產質量影響等等；

4)液態水在一定的速度下形成水錘，破壞用氣設備，如氣缸等。

5)最要命的是壓縮空氣中含水，會滋生細菌，對人體健康傷害極大。

因此，在利用壓縮空氣工作前必須進行干燥，我們把降低壓縮空氣水蒸氣含量的設備叫壓縮空氣干燥器。

空氣干燥度，也稱為含水量。一般是指一定量的空氣中水蒸氣的含量，可以用相對濕度、水分壓、水含量ppm或露點來標定。

在壓縮空氣應用領域，露點是比相對濕度更有用的術語，用來表示壓縮空氣中水蒸氣的濃度。

露點是空氣中的水蒸氣在一定壓力下冷卻時開始形成冷凝水的溫度。當壓縮空氣溫度和露點相等時，壓縮空氣的相對濕度為100%。通常有“常壓露點”和“壓力露點”。

常壓露點是指在標準大氣壓下測出空氣相對濕度為100%時的溫度值。

壓力露點是指在一定壓力下測出空氣相對濕度為100%時的溫度值。通常在壓縮空氣干燥器性能指標中用“壓力露點”表示。

由于許多露點測量儀在測量時，氣體放空，此時的露點為常壓露點。

壓力露點肯定比常壓露點值要大（右上圖），比如7bar壓力露點值為3℃時，常壓露點值為-20.8℃。

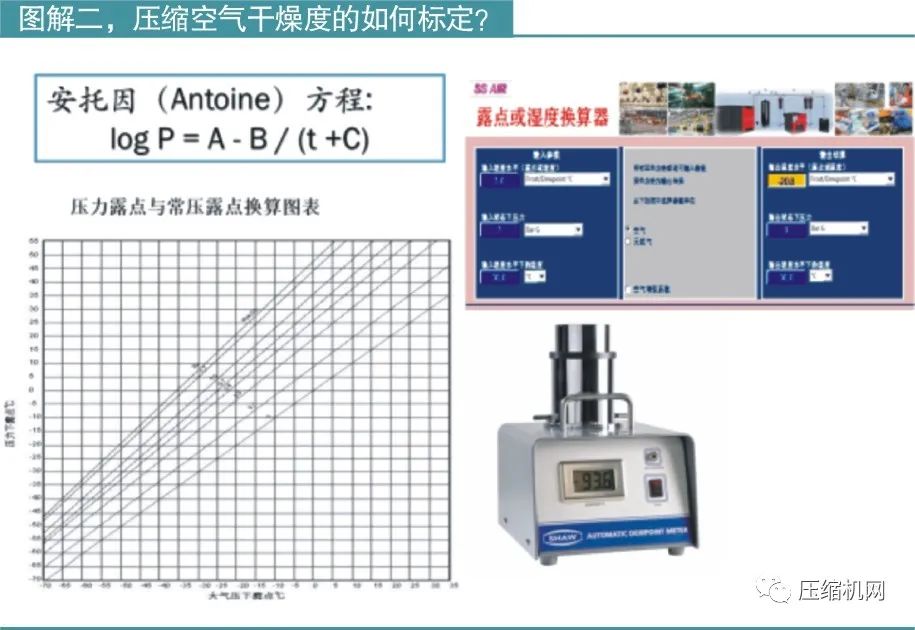

它們之間的換算可以用安托因方程式（圖解二左上圖）或換算圖表（圖解二左下圖）再或者使用換算器（圖解二右上圖）。

露點的測量通常使用露點儀（圖解二右下圖）。

空氣干燥度，行業中叫壓力露點，其高低應根據用戶對壓縮空氣品質需求來確定。

不同的壓縮空氣使用端，有不同的壓力露點要求，比如普通流水線生產、儀表氣源、氣動工具使用、激光切割等，壓力露點可以在0℃以上；而精密噴涂、電子芯片生產、高檔食品飲料生產及寒冷地區室外管道輸送等，壓力露點要求在0℃以下。

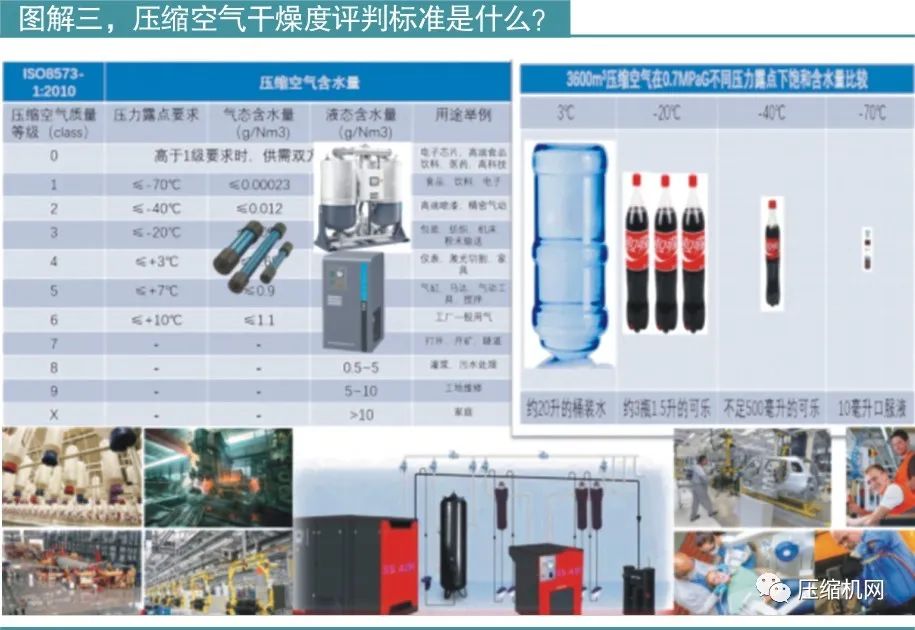

為了使得壓縮空氣供應商與用戶之間對壓縮空氣干燥度達成共識，國際標準ISO8573-1設定了壓縮空氣壓力露點要求的評判標準。壓力露點按氣體質量要求從高到低分為7級（圖解三左圖），這里指有干燥器的分類。其中0級最高，6級最低。分別對應-70℃以下、-40℃以下、-20℃以下、3℃以下、7℃以下、10℃以下。

為了更直觀地了解Class4～1級壓縮空氣飽和含水量，圖中（圖解三右圖）做了一個對比，3600m3壓縮空氣在7bar時候飽和含水量，在壓力露點3度20升，-20度4.5升，-40度不到500ml，-70度為10毫升。

再看圖（圖解三左圖），4～6級通常使用冷干機，3級以下使用吸干機，膜干燥則在3級以上。

建議用戶按國標推薦結合自身用氣要求，不盲目追求壓縮空氣高品質。

從圖上（圖解四上圖）我們可以看到，在市場上常見的壓縮空氣干燥器，有冷干機、無熱再生吸干機、微熱再生吸干機、鼓風熱再生吸干機、轉鼓吸干機和壓縮熱再生吸干機。由于膜式干燥器處理氣量小，在此不做討論。

我們知道，在相同處理量的情況下，露點要求越低，干燥器的采購成本和使用成本越高，其耗能也越高。

因此，合理配置壓縮空氣干燥器是壓縮空氣專業供應商和用戶的需求。

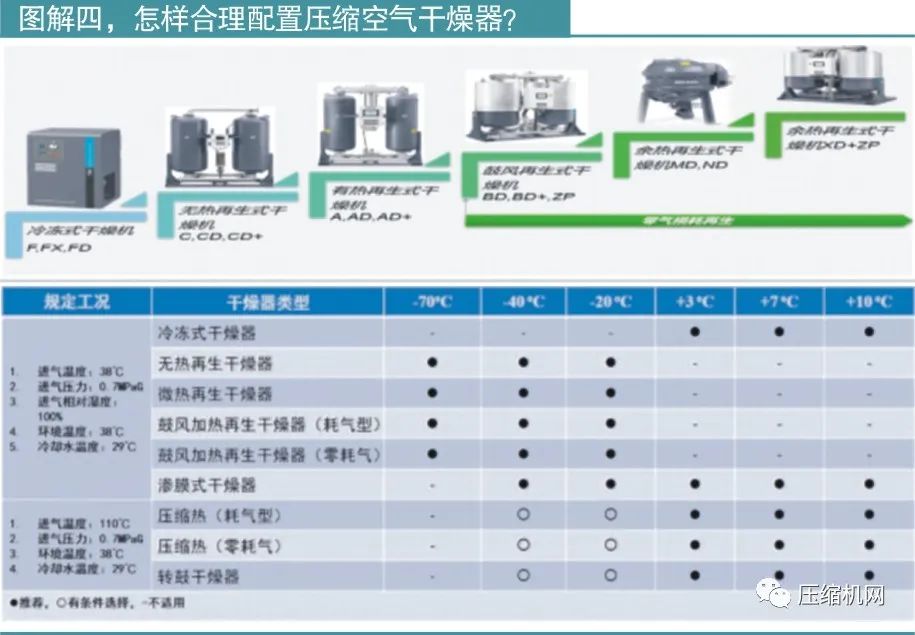

如何做到合理配置呢？我們再看這張圖（圖解四下圖），從工況條件和氣體品質來看：

首先，我們分兩種不同的工況條件：一個是進氣溫度38℃，一個是進氣溫度110℃條件下。以上各種干燥器能達到的壓力露點要求及選型，黑點表示推薦，白點表示有條件推薦，橫線表示不推薦。

在進氣溫度38℃時，冷干機推薦于3～10℃；無熱、微熱、鼓風熱再生吸干機推薦于-20～-70℃。

在進氣溫度110℃以上時，通常配多級壓縮無油空壓機。壓縮熱和轉鼓吸干機推薦使用在3～10℃，有條件推薦在-20～-40℃。

首先，壓縮空氣干燥器產品質量的好壞會直接影響到露點，這與干燥器的設計和生產質量有關。COPY和過度降成本的產品很容易出現質量問題，由于市場競爭出現的虛標也會造成露點不達標。

其次，壓縮空氣系統選配不當，也會造成露點不達標。可能是不懂得客戶需要，也可能是不懂怎么選配，還有就是要求太高，預算太低。該用大流量卻選用小流量，該用高品質用了低品質，該用吸干機而使用了冷干機，高溫進氣時干燥器前沒有降溫，吸干機前沒有去除液態水，除油設施或系統配置不符合標準等等。

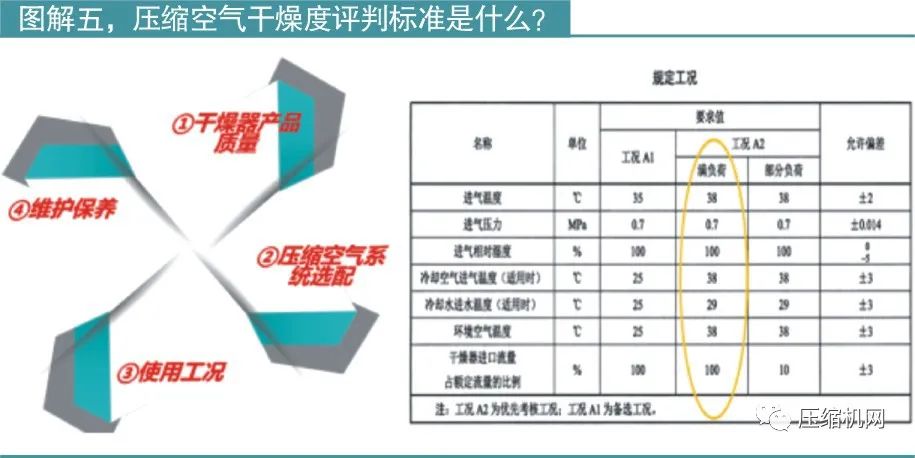

再就是，干燥器實際使用工況超出標準工況時，見圖（圖解五左圖）。特別是在進氣溫度高和進氣壓力低的時候，修正系數沒選或沒有選對等等。

最后就是沒有按干燥器使用說明書進行定期按質維護保養，如冷干機冷凝器清潔、排水器的請理、吸干機吸附劑的更換等等。

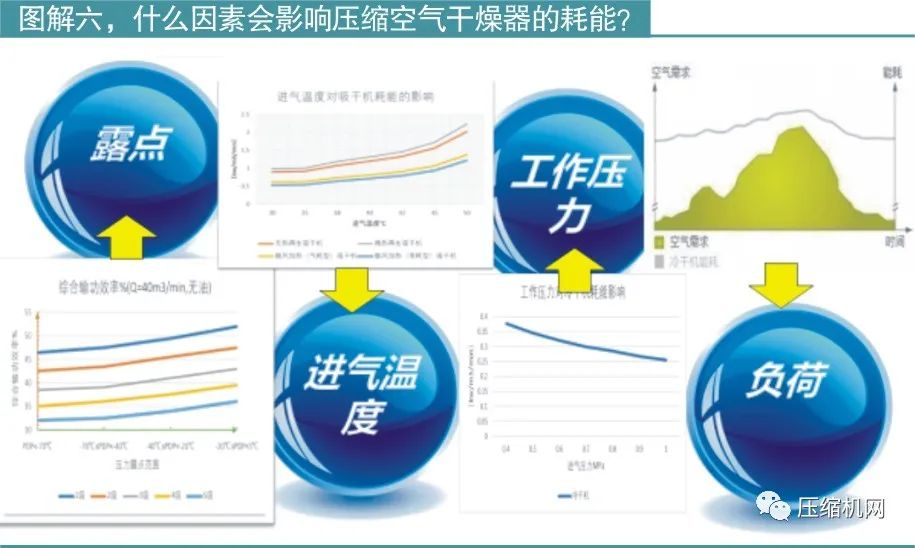

影響壓縮空氣干燥器能耗的因素主要有露點要求、進氣溫度、工作壓力、負荷變化四個方面。

首先，我們看看露點要求的影響?！秹嚎s空氣站能效分級指南》就“壓縮空氣站能效等級”根據綜合輸功效率評定壓縮空氣站能效分為5級，1級站能效最高，5級站最低。不管是1級站還是5級站，相同能效等級下都分為大于3、3～-20、-20～-40、-40～-70和小于-70五段，露點要求越低，能耗允許越高。就是說，想要獲得更低露點，需要更多耗能，每個露點段能耗相差5%以上。（見圖解六）

再看進氣溫度的影響，從實際應用來看，進氣溫度每升高1度，露點上升1度。在保證露點不變的情況下，進氣溫度升高1度，干燥器耗能增加5%左右。（見圖解六）

壓力影響分為工作壓力和壓損，工作壓力越低，干燥器越耗能。與標準工況相比，工作壓力每降低1bar，耗能增加7～15%。另外，干燥器壓損越大，其消耗壓縮空氣勢能越大，壓損1bar，耗能增加7%。

由于大多數干燥器配置按最大負荷，因此當壓縮空氣負荷發生變化時，干燥器還按照原有系統進行工作造成了能源浪費。通常解決方案可以通過聯控、變負荷或露點控制等方式來適應壓縮空氣負荷變化，達到節能效果。
