壓縮空氣系統的構成
一個典型的壓縮空氣系統包括空壓機、后處理、管道過濾器、儲氣罐、輸氣管道等設備。系統中每一個節點，都會有節能的空間。
1
AIRnet 介紹

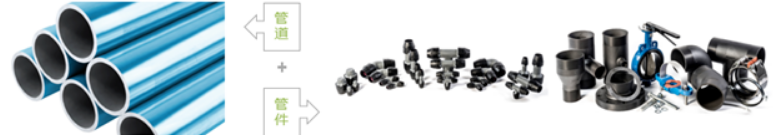

AIRnet是一種按照EN13480-3設計的可再用鋁制管道系統，可為壓縮空氣、氮?dú)夂驼婵仗峁┛焖?、便捷和可靠的配送系統。
AIRnet的特點
01
內壁光滑，恒定的摩擦阻力系數可達0.006，是鍍鋅鋼管的四分之一，可以有效地降低管道阻力，降低管道壓損。
02
具有不生銹的特點，降低了維護成本。
03

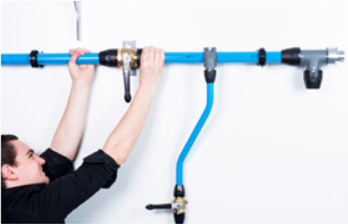

易于安裝，有效降低安裝人工成本。
04
密封性能極好，避免泄露造成的氣量損失。
05

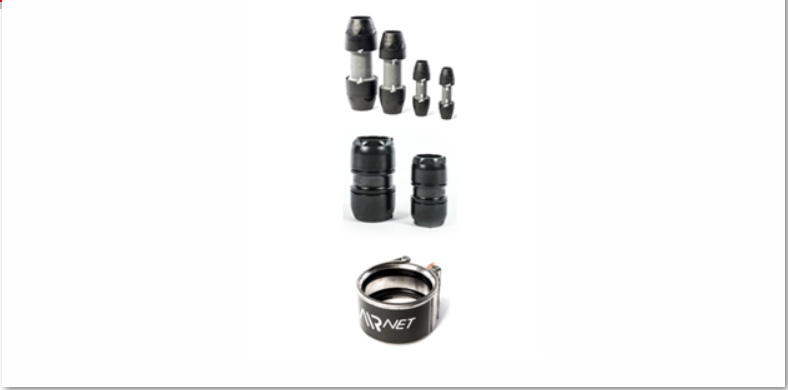

管件材料為聚合物、不銹鋼和鋁合金，密封件全部進口，不會被腐蝕。
AIRnet的節能效應
01

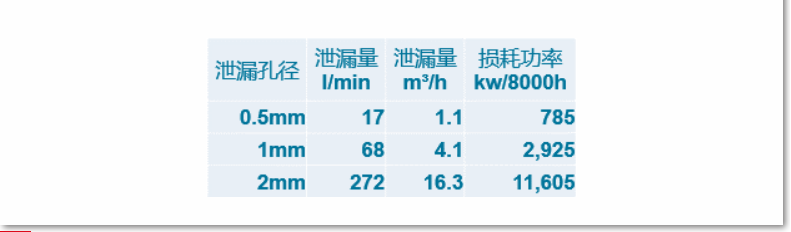

避免了因泄露造成的能源損失。
02
通過降低系統壓降，節省了因管阻造成的多余的功率損失。
壓降變化
● 無縫鋼管初始粗糙度
- 1.9 μm

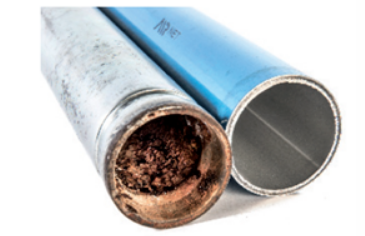

● 五年后，內壁生銹
- 粗糙度變?yōu)?.5μm
- 管道半徑因腐蝕縮小2mm
● 壓降增大
- 約0.5bar
壓降損失
● 1臺75kW空壓機，年壓降損失：0.5bar×7%×75kW×8000h×0.8元/度=16800元
● 壓力每增加1bar=能耗增加7%
03
安裝AIRnet捷能管道后，在保證末端用氣壓力穩定的前提下，可以適當降低空壓機的產氣壓力，進一步降低了能耗。
1
應用案例

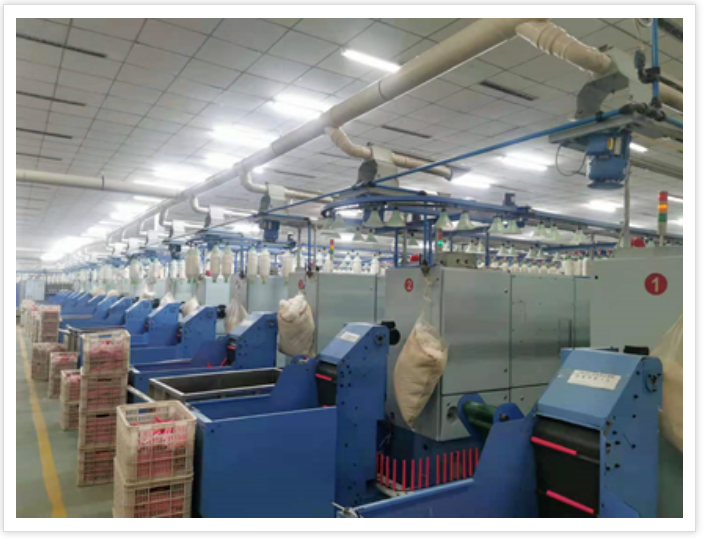

某紡織企業項目

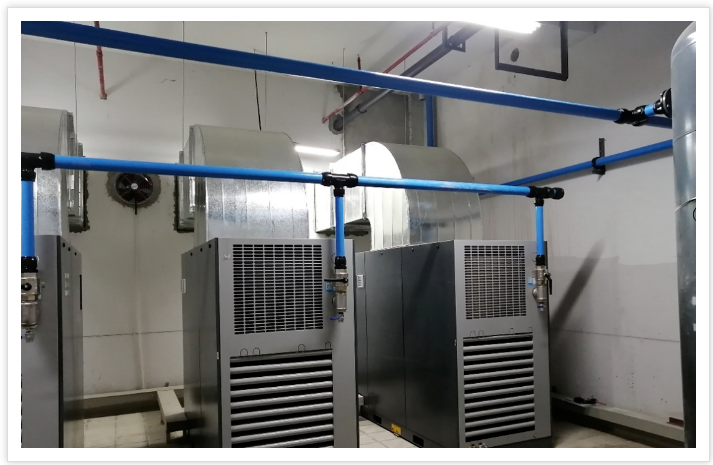

某煙草企業項目
某家裝建材企業項目
